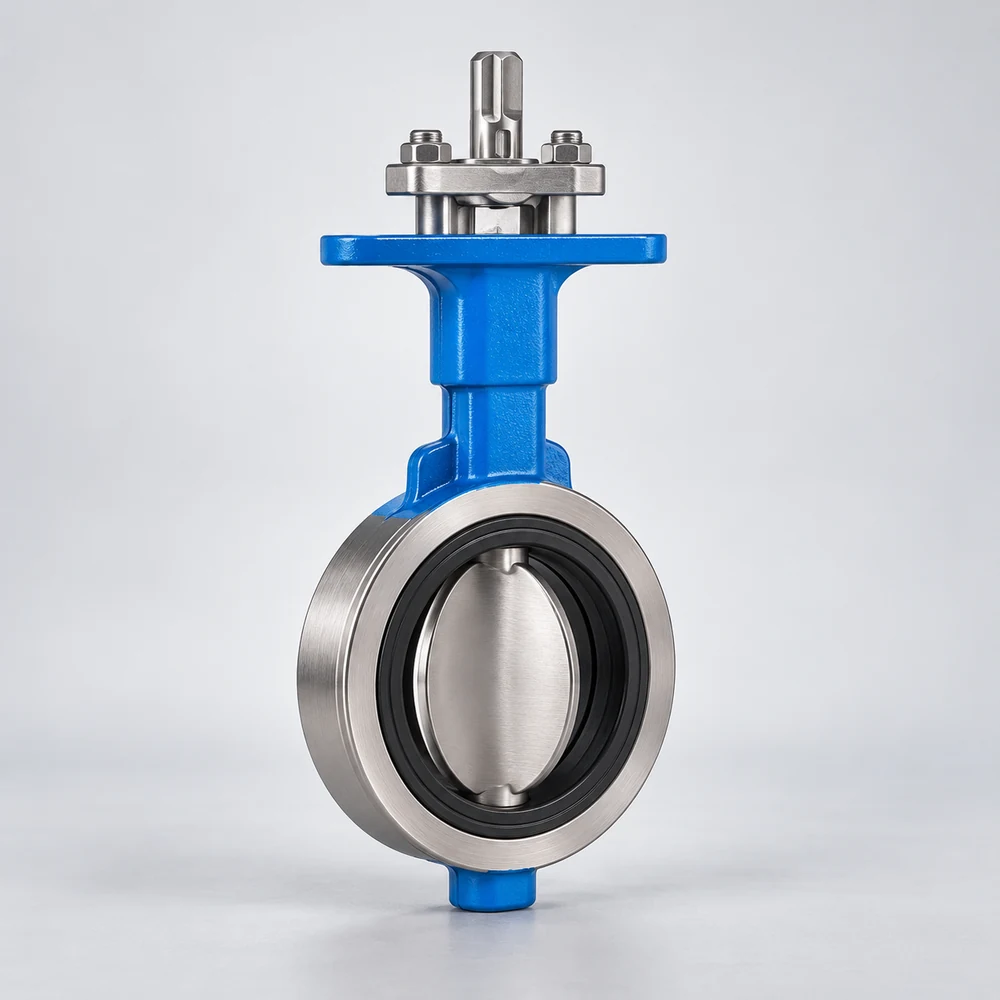

شیر پروانه‌ای دوآفست
1 مدل در این خانواده
این شیر پروانه‌ای با دیسک دو بار خارج از مرکز، گردن بلند و ساختار فشرده طراحی شده است. حرکت خارج از مرکز دیسک و تغییرشکل کنترل‌شده آب‌بند PTFE با هم آب‌بندی دوطرفه را ایجاد می‌کنند و تماس سایشی هنگام باز و بسته‌شدن را کاهش می‌دهند. بدنه فولاد کربنی یا استنلس استیل و نصب ویفری یا لاگ برای این محصول معرفی شده‌اند. آب‌بند مسیر بدون بازکردن دیسک قابل تعویض است؛ مجموعه پکینگ بیرونی نیز از اورینگ و پشت‌بند گرافیتی استفاده می‌کند. محدوده اندازه در کلاس ۱۵۰ از ۳ تا ۳۶ اینچ و در کلاس ۳۰۰ از ۳ تا ۲۴ اینچ ذکر شده است.
مدل انتخاب‌شده
شیر پروانه‌ای دوآفست
این شیر پروانه‌ای با دیسک دو بار خارج از مرکز، گردن بلند و ساختار فشرده طراحی شده است. حرکت خارج از مرکز دیسک و تغییرشکل کنترل‌شده آب‌بند PTFE با هم آب‌بندی دوطرفه را ایجاد می‌کنند و تماس سایشی هنگام باز و بسته‌شدن را کاهش می‌دهند. بدنه فولاد کربنی یا استنلس استیل و نصب ویفری یا لاگ برای این محصول معرفی شده‌اند. آب‌بند مسیر بدون بازکردن دیسک قابل تعویض است؛ مجموعه پکینگ بیرونی نیز از اورینگ و پشت‌بند گرافیتی استفاده می‌کند. محدوده اندازه در کلاس ۱۵۰ از ۳ تا ۳۶ اینچ و در کلاس ۳۰۰ از ۳ تا ۲۴ اینچ ذکر شده است.
مشخصات مدل انتخاب‌شده
| ساختار دیسک | دو بار خارج از مرکز |
|---|---|
| بدنه | فولاد کربنی یا استنلس استیل |
| نصب | Wafer / Lug |
| آب‌بند مسیر | PTFE |
| محدوده کلاس ۱۵۰ | NPS 3–36 |
| محدوده کلاس ۳۰۰ | NPS 3–24 |
| طراحی | ASME B16.34 / API 609 Category B |
مدل‌ها و پیکربندی‌ها
یک گزینه را انتخاب کنید؛ تصویر خانواده فقط در صورت تفاوت مدل عوض می‌شود.
