تجهیزات اندازه‌گیری سطح

4 مدل در این خانواده

مدل‌ها و پیکربندی‌های ثبت‌شدهٔ این خانواده را ببینید و گزینهٔ مناسب را برای استعلام انتخاب کنید.

مدل انتخاب‌شده

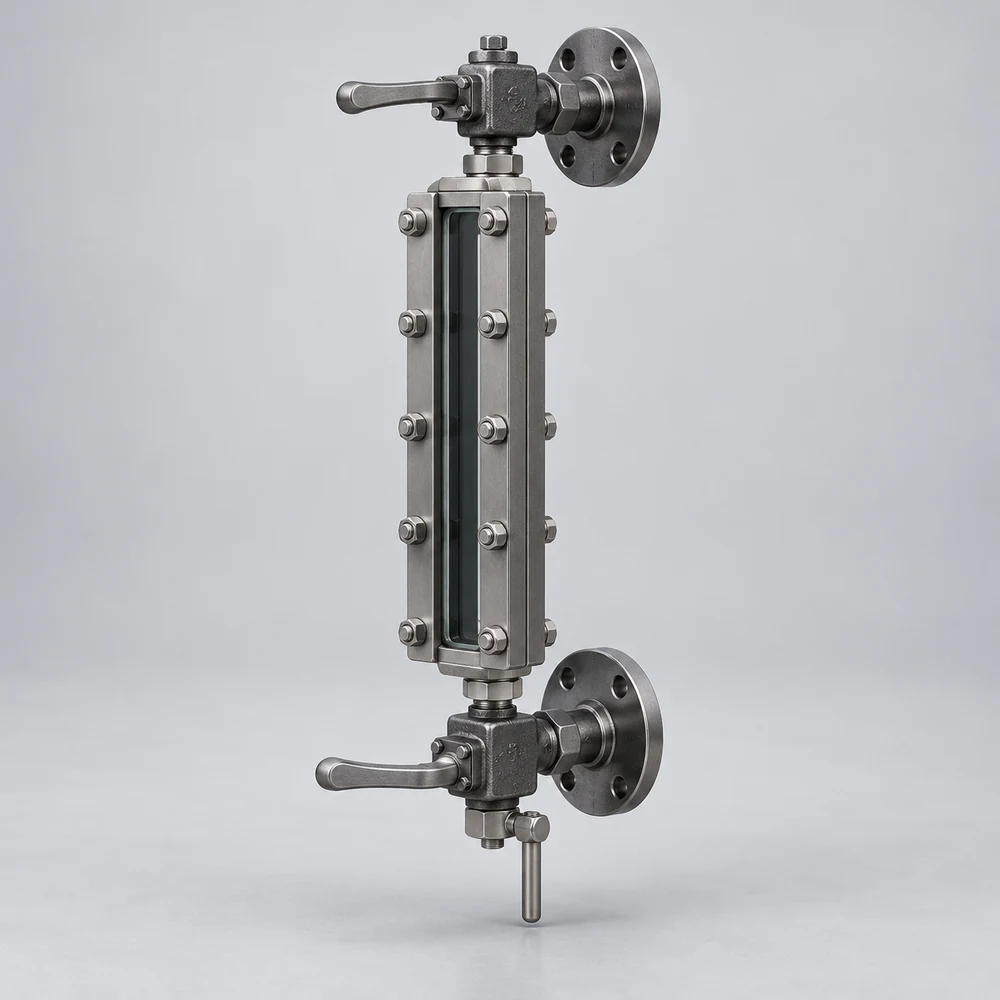

نمایشگر سطح ویژه بخار

درخواست سفارش این مدل گفت‌وگو در واتس‌اپ

نشانگر سطح بخار برای مشاهده مستقیم سطح مایع و همراهی با شیرهای مخصوص نشانگر معرفی شده است. گونه‌های شیشه‌ای رفلکس، شفاف و دورنگ برای سرویس بخار ذکر شده‌اند و دامنه فشار خانواده تا ۱۷۵ بار بیان شده است. در نوع رفلکس، شیشه منشوری باعث تفاوت ظاهری فاز مایع و گاز می‌شود. در نوع شفاف، سیال میان دو شیشه صاف دیده می‌شود و استفاده از محافظ میکا برای حفاظت شیشه مطرح است. انتخاب شیشه، مجموعه آب‌بندی و شیرهای اتصال باید با فشار و دمای بخار هماهنگ شود.

021 7773 8993 0993 809 9391

مشخصات مدل انتخاب‌شده

سرویس	بخار
نوع نمایش	Reflex / Transparent / Bi-colour
فشار خانواده	تا ۱۷۵ بار
حفاظت شیشه	گزینه محافظ میکا

مدل‌ها و پیکربندی‌ها

یک گزینه را انتخاب کنید؛ تصویر خانواده فقط در صورت تفاوت مدل عوض می‌شود.

نمایشگر سطح ویژه بخارسرویس: بخار · نوع نمایش: Reflex / Transparent / Bi-colour · فشار خانواده: تا ۱۷۵ بار · حفاظت شیشه: گزینه محافظ میکانشانگر سطح بخار برای مشاهده مستقیم سطح مایع و همراهی با شیرهای مخصوص نشانگر معرفی شده است. گونه‌های شیشه‌ای رفلکس، شفاف و دورنگ برای سرویس بخار ذکر شده‌اند و دامنه فشار خانواده تا ۱۷۵ بار بیان شده است. در نوع رفلکس، شیشه منشوری باعث تفاوت ظاهری فاز مایع و گاز می‌شود. در نوع شفاف، سیال میان دو شیشه صاف دیده می‌شود و استفاده از محافظ میکا برای حفاظت شیشه مطرح است. انتخاب شیشه، مجموعه آب‌بندی و شیرهای اتصال باید با فشار و دمای بخار هماهنگ شود.

نمایشگر سطح فرآیندینوع: Reflex / Transparent · فشار خانواده: تا ۳۰۰ بار · طول دید: 95–2840 mm · جهت اتصال: راست یا چپ؛ آفست داخلی یا خارجی · اتصال: پیکربندی فلنجینشانگر سطح فرایندی در دو نوع رفلکس و شفاف معرفی می‌شود. در پیکربندی شفاف، شیشه‌های جلو و عقب و مجموعه گسکت امکان مشاهده سیال و، با انتخاب مناسب، مرز دو مایع را فراهم می‌کنند. محافظ میکا نیز برای برخی شرایط سیال قابل انتخاب است. فشار خانواده تا ۳۰۰ بار و طول دید ۹۵ تا ۲۸۴۰ میلی‌متر ذکر شده است. اتصال راست یا چپ و آرایش آفست داخلی یا خارجی، همراه با اتصال فلنجی، برای چیدمان مخزن مطرح‌اند. مشخصات موردنیاز انتخاب شامل سیال، فشار و دمای کار و طراحی، طول دید، فاصله مرکز اتصالات و نوع شیرهای نشانگر است.

نمایشگر سطح مغناطیسیمکانیزم: شناور آهنربادار و نمایش بیرونی · شناور: استنلس استیل یا تیتانیوم · اتصال استاندارد: Flanged DN15–DN50 · فشار خانواده: Up to 200 bar · دمای خانواده: −10 to +400 °C · حداقل چگالی نسبی: 0.400 · حداکثر فاصله مراکز: استیل: ۶۵۰۰ میلی‌متر؛ پلیمر: ۳۵۰۰ میلی‌مترنشانگر سطح مغناطیسی از محفظه لوله‌ای، شناور دارای آهنربا و مقیاس بیرونی تشکیل می‌شود. حرکت شناور از طریق غلتک‌های مغناطیسی یا نشانگر دنبال‌کننده به مقیاس منتقل می‌شود، بدون آنکه برای خواندن سطح به شیشه در تماس مستقیم با سیال نیاز باشد. بدنه لوله‌ای استنلس استیل و شناور استنلس استیل یا تیتانیوم معرفی شده‌اند؛ محفظه پلیمری برای سیالات خورنده نیز مطرح است. اتصال استاندارد فلنجی DN15 تا DN50 است. حدود خانواده شامل فشار تا ۲۰۰ بار، دمای ۱۰- تا ۴۰۰+ درجه و حداقل چگالی نسبی سیال ۰٫۴۰۰ است؛ ترکیب قابل استفاده این حدود به جنس و شرایط انتخاب بستگی دارد.

سوئیچ سطح مغناطیسیعملکرد: شناور و پیستون مغناطیسی · نصب: داخل مخزن یا محفظه خارجی · اتصال مستقیم: Minimum DN100 / 4 in · جنس شناور: Stainless steel / Titanium / Monel / Hastelloy · کنتاکت‌ها: میکروسوئیچ، رید، القایی؛ پنوماتیکی سه‌راهه · گونه محفظه استاندارد: IP65سوئیچ سطح مغناطیسی، تغییر سطح مخزن را با شناور متصل به پیستون مغناطیسی تشخیص می‌دهد و یک کنتاکت الکتریکی یا پنوماتیکی را تغییر وضعیت می‌دهد. شناور می‌تواند داخل مخزن، با نصب سقفی یا جانبی، یا در محفظه خارجی متصل به مخزن قرار گیرد. برای نصب مستقیم، اتصال فلنجی با حداقل اندازه DN100 یا ۴ اینچ ذکر شده است. محفظه خارجی می‌تواند اتصال فلنجی، رزوه‌ای یا جوشی داشته باشد. شناورهای استنلس استیل، تیتانیوم، مونل و هستلوی، کنتاکت‌های میکروسوئیچ، رید یا القایی و کنتاکت پنوماتیکی سه‌راهه در گزینه‌های این مجموعه آمده‌اند.
