صافی‌ها و استرینرها

6 مدل در این خانواده

مدل‌ها و پیکربندی‌های ثبت‌شدهٔ این خانواده را ببینید و گزینهٔ مناسب را برای استعلام انتخاب کنید.

مدل انتخاب‌شده

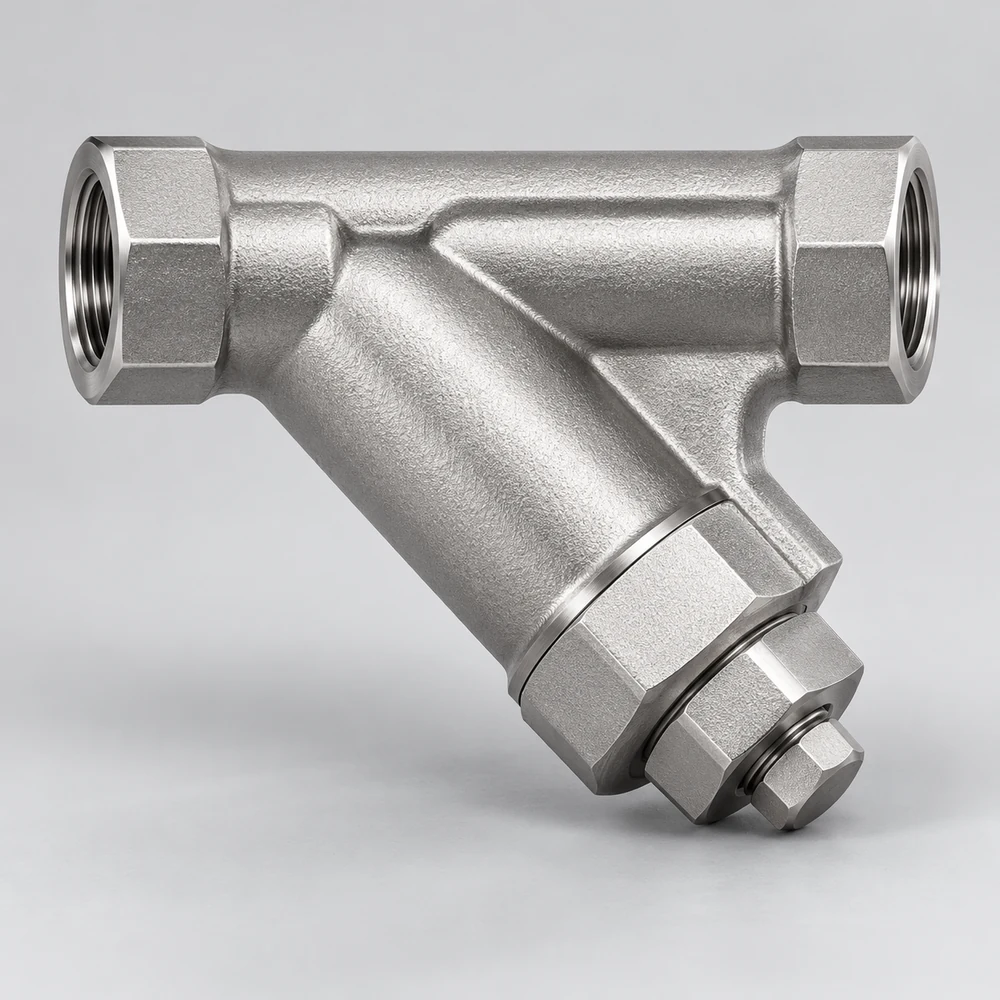

صافی Y با اتصال رزوه‌ای

درخواست سفارش این مدل گفت‌وگو در واتس‌اپ

صافی Y رزوه‌ای یا ساکت‌ولد، ذرات جامد را با توری داخل شاخه جانبی از جریان جدا می‌کند. بدنه از فولاد کربنی یا استنلس استیل و درپوش از جنس متناسب با بدنه معرفی شده‌اند. درپوش رزوه‌ای شکل استاندارد است و نوع پیچ‌ومهره‌ای نیز مطرح شده است. توری 304 یا 316 با ساختار فلز منبسط‌شده ریز و گشودگی ۰٫۸ میلی‌متر، گسکت اسپیرال‌وند 316 و گرافیت و درپوش تخلیه ۱/۴ اینچ NPT در مشخصات آمده‌اند. انتهای رزوه‌ای یا SW انتخاب اصلی و BW گزینه دیگر است. کلاس‌های ۸۰۰، ۱۵۰۰ و ۲۵۰۰ برای گروه جدول‌بندی شده‌اند؛ اندازه و سطح صافی باید برای مدل انتخابی تعیین شوند.

021 7773 8993 0993 809 9391

مشخصات مدل انتخاب‌شده

بدنه	فولاد کربنی یا استنلس استیل
اتصالات	Threaded / SW; optional BW
توری	304 / 316 stainless steel; 0.8 mm
گسکت	316/graphite spiral wound
تخلیه	1/4 in NPT
کلاس‌ها	800 / 1500 / 2500

مدل‌ها و پیکربندی‌ها

یک گزینه را انتخاب کنید؛ تصویر خانواده فقط در صورت تفاوت مدل عوض می‌شود.

صافی Y با اتصال رزوه‌ایبدنه: فولاد کربنی یا استنلس استیل · اتصالات: Threaded / SW; optional BW · توری: 304 / 316 stainless steel; 0.8 mm · گسکت: 316/graphite spiral wound · تخلیه: 1/4 in NPT · کلاس‌ها: 800 / 1500 / 2500صافی Y رزوه‌ای یا ساکت‌ولد، ذرات جامد را با توری داخل شاخه جانبی از جریان جدا می‌کند. بدنه از فولاد کربنی یا استنلس استیل و درپوش از جنس متناسب با بدنه معرفی شده‌اند. درپوش رزوه‌ای شکل استاندارد است و نوع پیچ‌ومهره‌ای نیز مطرح شده است. توری 304 یا 316 با ساختار فلز منبسط‌شده ریز و گشودگی ۰٫۸ میلی‌متر، گسکت اسپیرال‌وند 316 و گرافیت و درپوش تخلیه ۱/۴ اینچ NPT در مشخصات آمده‌اند. انتهای رزوه‌ای یا SW انتخاب اصلی و BW گزینه دیگر است. کلاس‌های ۸۰۰، ۱۵۰۰ و ۲۵۰۰ برای گروه جدول‌بندی شده‌اند؛ اندازه و سطح صافی باید برای مدل انتخابی تعیین شوند.

صافی Y فلنجیبدنه: فولاد کربنی، دمای پایین یا استنلس استیل · درپوش: پیچ‌ومهره‌ای · توری: 304 / 316 stainless perforated plate; 0.8 mm · اتصال فلنجی: ASME B16.5 · اتصال جوشی: ASME B16.25 · کلاس‌های اصلی: 150 / 300 / 600صافی Y فلنجی دارای درپوش پیچ‌ومهره‌ای برای دسترسی به توری است. بدنه از فولاد کربنی، فولاد دمای پایین یا استنلس استیل و درپوش از جنس هماهنگ با بدنه معرفی می‌شود. گسکت اسپیرال‌وند 316 و گرافیت برای آب‌بندی درپوش به‌کار می‌رود. توری از ورق سوراخ‌دار استنلس استیل 304 یا 316 با سوراخ ۰٫۸ میلی‌متر تشکیل می‌شود. ترکیب توری با بافت سیمی برای انتخاب فیلتراسیون و مجموعه تخلیه شامل لوله، فلنج و شیر از گزینه‌ها هستند. اتصال فلنجی ASME B16.5 یا BW مطابق ASME B16.25 و کلاس‌های ۱۵۰، ۳۰۰ و ۶۰۰ معرفی شده‌اند؛ کلاس‌های بالاتر نیازمند پیکربندی جداگانه‌اند.

صافی T فولاد ریختگینوع: صافی T فولاد ریختگی · اندازه: NPS 4–24 · کلاس‌ها: 150 / 300 / 600 · سبد: 304 / 316 stainless steel; 3 mm perforations · اتصالات: ASME B16.5 flanges / ASME B16.25 BW · گسکت: 316/graphite spiral woundصافی T فولاد ریختگی از سبدی در شاخه عمود بر مسیر اصلی استفاده می‌کند و فلنج درپوش پیچ‌ومهره‌ای، دسترسی به آن را فراهم می‌سازد. بدنه می‌تواند فولاد کربنی، فولاد دمای پایین یا استنلس استیل باشد و گسکت درپوش از نوع اسپیرال‌وند 316 و گرافیت است. سبد استنلس استیل 304 یا 316 با ورق سوراخ‌دار ۳ میلی‌متری و شکل وان‌مانند معرفی شده است. بافت سیمی مکمل، تقویت سبد و تخلیه ویژه از گزینه‌ها هستند. محدوده اندازه ۴ تا ۲۴ اینچ، کلاس‌های ۱۵۰، ۳۰۰ و ۶۰۰ و اتصال فلنجی یا جوش لب‌به‌لب برای این صافی ذکر شده‌اند.

صافی موقت مخروطیشکل: مخروطی · اندازه: NPS 1 1/2–24 · کلاس‌ها: 150 / 300 · ورق: 304 stainless steel; 1.5 mm · سوراخ‌ها: 3 mm · نصب: بین فلنج‌ها؛ نزدیک تجهیز محافظت‌شونده · نسبت فیلتراسیون: 150%صافی موقت مخروطی برای دوره‌های کوتاه آزمون و راه‌اندازی و جمع‌آوری آلودگی باقی‌مانده در خط معرفی شده است. صفحه نگهدارنده تخت میان فلنج‌ها نصب می‌شود و بدنه مخروطی سوراخ‌دار، سطح فیلتراسیون را در فضای داخل لوله فراهم می‌کند. ساختار استاندارد از ورق استنلس استیل 304 به ضخامت ۱٫۵ میلی‌متر و سوراخ‌های ۳ میلی‌متری تشکیل می‌شود. محدوده اندازه ۱٫۵ تا ۲۴ اینچ و کلاس‌های ۱۵۰ و ۳۰۰ است. بافت سیمی داخل یا بیرون ورق، متناسب با جهت جریان، و گونه دو‌مخروطی برای دبی بالاتر از گزینه‌ها هستند. نسبت فیلتراسیون استاندارد ۱۵۰ درصد ذکر شده است.

صافی موقت مخروط ناقصشکل: مخروط ناقص · اندازه: NPS 1 1/2–24 · کلاس‌ها: 150 / 300 · ورق استاندارد: 304 stainless steel; 1.5 mm; 3 mm perforations · تقویت اختیاری: تقویت صلیبی یا جانبی · بهره‌برداری: آزمون و راه‌اندازی کوتاه‌مدتصافی موقت مخروط ناقص، برای آزمون و راه‌اندازی خط و حفاظت تجهیز در برابر ذرات باقی‌مانده نصب می‌شود. برخلاف نوع مخروط کامل، انتهای کوتاه‌شده دارد و تقویت‌های صلیبی یا جانبی برای این شکل به‌عنوان گزینه ذکر شده‌اند. سطح تخت نگهدارنده بین فلنج‌ها قرار می‌گیرد. برای خانواده، اندازه ۱٫۵ تا ۲۴ اینچ و کلاس ۱۵۰ و ۳۰۰، با ورق استنلس استیل 304 به ضخامت ۱٫۵ میلی‌متر و سوراخ ۳ میلی‌متر معرفی شده است. بافت سیمی مکمل و نسبت‌های فیلتراسیون دیگر قابل انتخاب‌اند؛ محل بافت باید با جهت جریان هماهنگ شود. این صافی برای بهره‌برداری کوتاه‌مدت تعریف شده است.

صافی موقت تختشکل: تخت · نصب: بین فلنج‌ها · اندازه: NPS 1 1/2–24 · کلاس‌ها: 150 / 300 · ورق استاندارد: 304 stainless steel; 1.5 mm; 3 mm perforations · بهره‌برداری: آزمون و راه‌اندازی کوتاه‌مدتصافی موقت تخت، صفحه صافی را در فضای بین دو فلنج قرار می‌دهد و برای دوره کوتاه آزمون یا راه‌اندازی خط معرفی شده است. این شکل در مقایسه با صافی مخروطی، حجم محوری کمتری اشغال می‌کند؛ انتخاب سطح باز و افت فشار باید با نیاز تجهیز هماهنگ باشد. ساختار استاندارد خانواده شامل ورق استنلس استیل 304 با ضخامت ۱٫۵ میلی‌متر و سوراخ ۳ میلی‌متر است. اندازه ۱٫۵ تا ۲۴ اینچ و کلاس‌های ۱۵۰ و ۳۰۰ برای شکل‌های موقت ذکر شده‌اند. بافت سیمی مکمل و سطوح اتصال شیاردار یا RTJ از انتخاب‌های ویژه هستند. پس از پایان مرحله حفاظت موقت، وضعیت صافی باید در برنامه راه‌اندازی مشخص شود.
